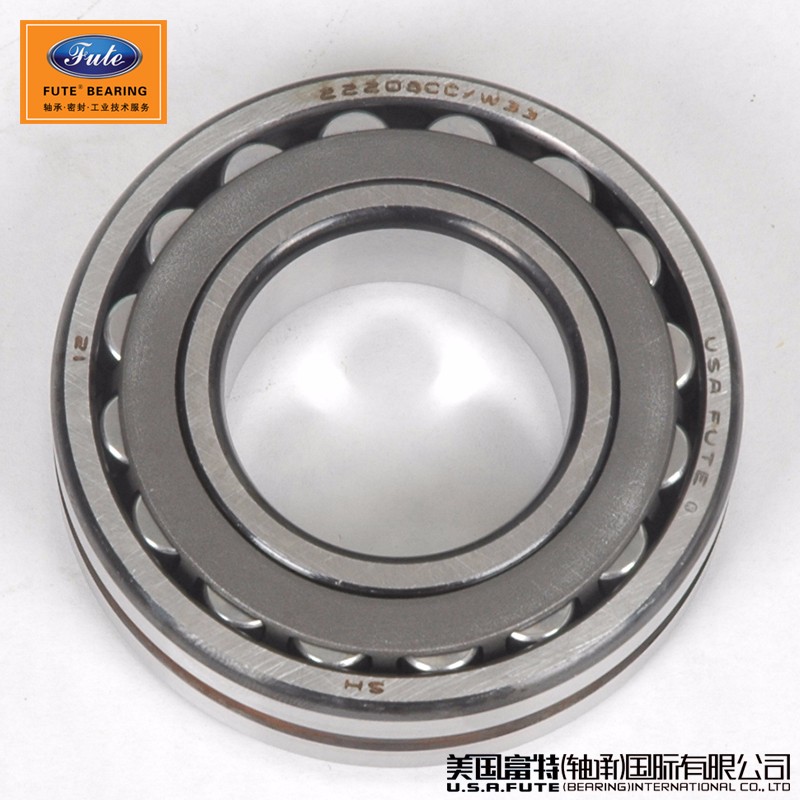

調心滾子軸承

  為了确保軸承在高速運轉時防止因離心作用在滾道與滾子間産生有害的滑移，軸承應承受一定的小徑向負荷，大小可按下式估算：

Fr =0.02C

式中

Fr --小徑向負荷N

C—軸承的基本額定動負荷N

當量動負荷

P=Fr+Y1Fa 當Fa/Fr e 時

P=0.67Fr+Y2Fa 當Fa/Fr e 時

式中

P—當量動負荷N

Y1 Y2—軸向動負荷系數

當量靜負荷

P0=Fr+Y0Fa

式中

P0—當量靜負荷N

Y0—軸向靜負荷系數

後置代号

  将後置代号為K、K30的圓錐孔調心滾子軸承，安裝在相配的緊定套上，則成為後置代号為K+H型和K30+H型軸承。此種軸承可以裝在沒有軸肩的光軸上，适用于需要經常安裝和拆卸軸承的場合。為了改善軸承的潤滑性能，在軸承外圈車有環形油槽并鑽有均勻分布的三個油孔，其後置代号為W33。

遊隙

  對于調心滾子軸承的安裝軸向遊隙，可用軸頸上的調整螺母、調整墊片和軸承座孔內的螺紋，或用預緊彈簧等方法進行調整。軸向遊隙的大小，與軸承安裝時的布置、軸承間的距離、軸與軸承座的材料有關，可根據工作條件确定。對于高載荷高轉速的調心滾子軸承，調整遊隙時，考慮溫升對軸向遊隙的影響，将溫升引起的遊隙減小量估算在內，也就是說，軸向遊隙要适當地調整得大一點。對于低轉速和承受振動的軸承，應采取無遊隙安裝，或施加預載荷安裝。其目的是為了使調心滾子軸承的滾子和滾道産生良好接觸，載荷均勻分布，防止滾子和滾道受振動沖擊遭到破壞。調整後，軸向遊隙的大小用千分表檢驗。方法是先将千分表固定在機身或軸承座上，使千分表觸頭頂住軸的光潔表面，沿軸向左右推軸，表針的大擺動量即為軸向遊隙值。
