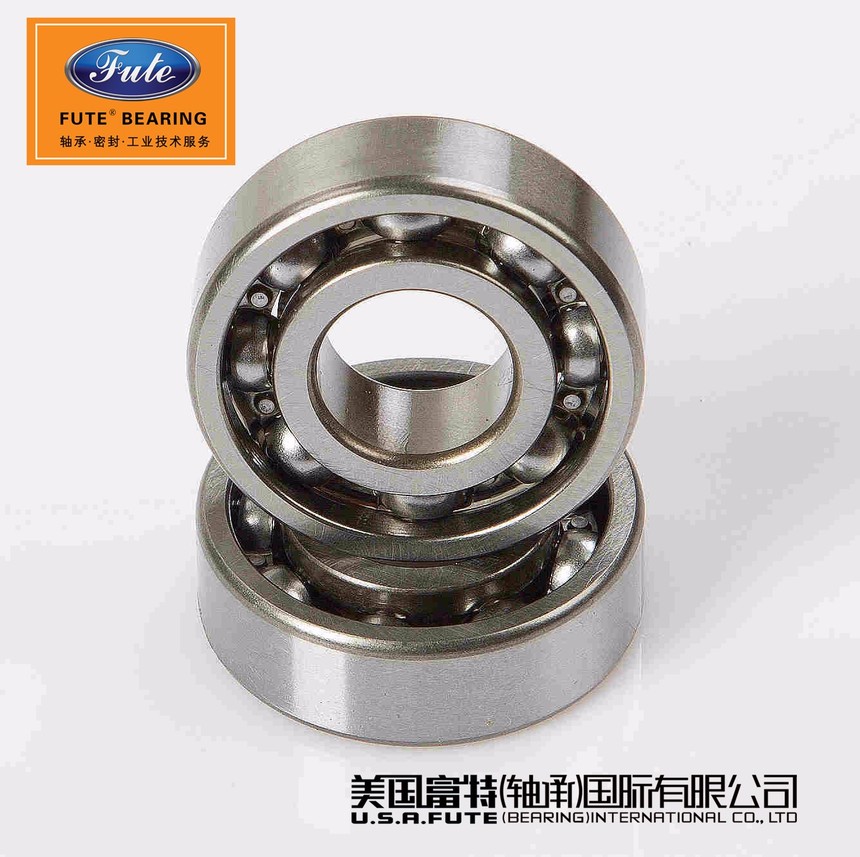

深溝球軸承

    深溝球軸承主要承受徑向載荷，也可同時承受徑向載荷和軸向載荷。當其僅承受徑向載荷時，接觸角為零。當深溝球軸承具有較大的徑向遊隙時，具有角接觸軸承的性能，可承受較大的軸向載荷 ，深溝球軸承的摩擦系數很小，極限轉速也很高。深溝球軸承結構簡單，與别的類型相比易于達到較高的制造精度，所以便于成系列大批量生産， 制造成本也較低， 使用極為普遍。深溝球軸承除基本型外， 還有各種變型結構，

    單列深溝球軸承類型代号為6，雙列深溝球軸承代号為4。其結構簡單，使用方便，是生産普遍，應用廣泛的一類軸承。

公差

    标準型深溝球軸承具有普通級，全部與GB307.1相符合。

遊隙

    标準型深溝球軸承具有C2、标準（CN）、C3、C4及C5級內部間隙，全部與GB4604相符合。

保持架

    深溝球軸承一般采用鋼闆沖壓保持架或黃銅實體保持架。當外徑小于400毫米時，采用鋼闆沖壓保持架不加後置代号，當外徑大于400毫米時多用黃銅實體保持架不加後置代号。

深溝球後綴意義

CN：普通組徑向遊隙；通常僅用于與以下字母組合來表示較窄或偏移的遊隙範圍

H：縮窄的遊隙範圍，相當于原來遊隙範圍的上半部分

L：縮窄的遊隙範圍，相當于原來遊隙範圍的下半部分

P：偏移的遊隙範圍，相當于原來遊隙範圍的上半部分和下一組遊隙範圍的下半部分的組成

　　以上字母同時适用于與以下的遊隙組别組合成對應的意義：C2、C3、C4、和C5，例如C2

C2：徑向遊隙小于普通組

C3：徑向遊隙大于普通組

C4：徑向遊隙大于C3

C5：徑向遊隙大于C4

DB：兩個以背對背方式配對的單列深溝球軸承

DF：兩個以面對面方式配對的單列深溝球軸承

DT：兩個以串聯方式配對的單列深溝球軸承

E：強化設計

GJN：聚脲基潤滑脂，NLGI稠度2，溫度範圍-30至+150度（标準填充量）

GXN：聚脲基潤滑脂，NLGI稠度2，溫度範圍-40至+150度（标準填充量）

J：沖壓鋼保持架

LHT23：锂基潤滑脂，NLGI稠度2，溫度範圍-50至+140度（标準填充量）

LT：锂基潤滑脂，NLGI稠度2，溫度範圍-55至+110度（标準填充量）

LT10：锂基潤滑脂，NLGI稠度2，溫度範圍-50至+90度（标準填充充量）

M：機削黃銅保持架，鋼球引導。不同的設計和材料在M之後加上數字标識，如M2

MA：機削黃銅保持架，外圈引導

MB：機削黃銅保持架，內圈引導

MT33：锂基潤滑脂，NLGI稠度3，溫度範圍-30至+120度（标準填充量）

MT47：锂基潤滑脂，NLGI稠度2，溫度範圍-30至+110度（标準填充量）

N：外圈帶止動槽

NR：外圈帶止動槽和止動環

N1：外圈側面有凹槽（用于配合止動裝置以防止外圈轉動）

P5：尺寸精度和旋轉精度符合ISO公差等級5

P6：尺寸精度和旋轉精度符合ISO公差等級6

P52：P5+C2

P62：P6+C2

P63：P6+C3

RS1：一側帶具鋼骨架的丁腈二烯橡膠（NBR）接觸式密封圈

RSH：一側帶具鋼骨架的丁腈二烯橡膠（NBR）接觸式密封圈

RSL：一側帶具鋼骨架的丁腈二烯橡膠（NBR）低摩擦密封圈

RZ：一側帶具鋼骨架的丁腈二烯橡膠（NBR）低摩擦密封圈

TH：纖維增強酚醛樹脂保持架（卡型）

TN：注塑尼龍保持架

TN9：注塑玻璃纖維增強尼龍6，6保持架

VL0241：外圈外表面帶氧化鋁塗層，絕緣能力高達1000VDC

VL2071：內圈外表面帶氧化鋁塗層，絕緣能力高達1000VDC

WT：聚脲基潤滑脂，NLGI稠度2，溫度範圍-40至+160度（标準填充量）

Y：沖壓銅保持架

Z：一側帶沖壓鋼防塵蓋

ZNR：外圈帶止動槽和止動環，止動槽的另一側帶沖壓鋼防塵蓋

2RS1：兩側帶具鋼骨架的丁腈橡膠（NBR）接觸式密封存圈

2RSH：兩側帶具鋼骨架的丁腈橡膠（NBR）接觸式密封存圈

2RSL：兩側帶具鋼骨架的丁腈橡膠（NBR）低摩擦密封存圈

2RZ：兩側帶具鋼骨架的丁腈橡膠（NBR）低摩擦密封存圈

2Z：兩側帶沖壓鋼防塵蓋

2ZNR：外圈帶止動槽和止動環，兩側帶沖壓鋼防塵蓋

帶裝球缺口的常用後綴：

C3：徑向遊隙大于普通組

N：外圈帶止動槽

NR：外圈帶止動槽連止動環

Z：一側帶沖壓鋼防塵蓋

ZNR：外圈帶止動槽和止動環，止動槽的另一側帶沖壓鋼防塵蓋

2Z：兩側帶沖壓鋼防塵蓋

2ZNR：外圈帶止動槽和止動環，兩側帶沖壓鋼防塵蓋

不鏽鋼後綴的含義：

R：外圈帶凸緣

VT378：無毒潤滑脂（偶然接觸到食品原料）

2RS1：兩側帶具鋼骨架的丁腈橡膠（NBR）接觸式密封圈

2Z：兩側帶沖壓鋼防塵蓋

2ZR：兩側帶沖壓鋼防塵蓋和外圈帶凸緣
